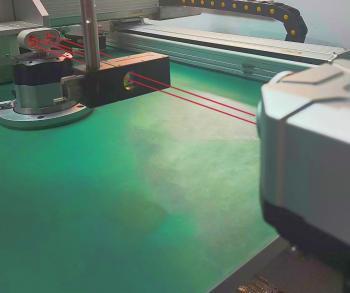

1、回轉軸測量原理

利用鐳測激光干涉儀的角度測量附件，結合高精密轉臺，便可以對回轉軸進行校準。轉臺小巧輕便，單手可握住并可以多種方式安裝到機床上；支持內置電池或線纜供電，藍牙傳輸數據；內置準直光靶，提高對光效率；任意角度、任意間隔自動測量。

2、測量步驟和數據處理

  1) 將轉臺定位在被測軸上并調整激光系統的準直(轉臺可以自動調整與光軸的垂直)。

  2) 在軸的起始位置將激光裝置置零，在計算機上開始采集數據并運行數控程序。

  3) 完成越程后，軸到達起始目標位置(激光讀數為零) ，記錄激光讀數。

  4) 被測軸以5°步距移至第二個目標，轉臺內置的反射鏡反向旋轉5°。

  5) 系統結合激光干涉儀與轉臺的讀數，記錄被測軸在5°的位置誤差。

  6) 通過使回轉軸依次到達一系列測量點，可測量并繪出軸的總體精度圖。

3、回轉軸測量用組件
回轉軸測量用到的激光干涉儀組件：
激光干涉儀測頭、角度測量光學鏡組、回轉軸測量組件、Leice Measure測量軟件、Leice Analysis 分析軟件。
4、回轉軸測量應用
數控機床主軸的回轉角定位精度
圓周閉合工件（如分度頭）的加工檢測
